No dia 3 de setembro de 1936, foi fundada a Rádio Inconfidência AM 880, com a função primordial de unir o interior do estado a Belo Horizonte. Um elevador levava os visitantes à discoteca, aos estúdios e ao palco da emissora, onde, à noite, havia programas de auditório com apresentação de grandes artistas.
No topo mais alto da Fazenda Gameleira, pertencente ao Instituto João Pinheiro, foi constituído o sistema de transmissão da PRI-3 com um prédio para o grande transmissor Marconi de 22Kw e geração de energia de 140Kw, linha de transmissão, casa de sintonia, duas torres de 95 metros para sustentação da antena multifios de 3/8" em "T" de 195 metros de comprimento e ainda mais abaixo a residência do operador do transmissor.

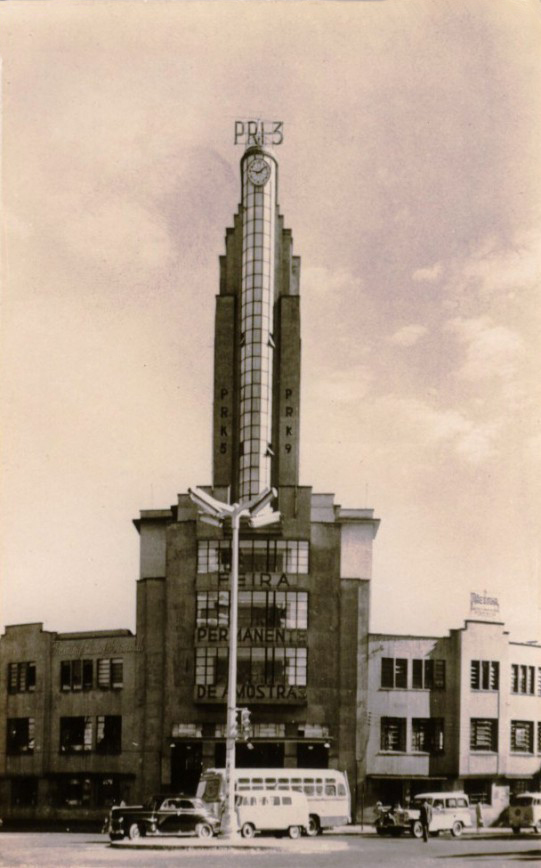

Feira Permanente de Amostras
O sinal de áudio dos equipamentos de estúdios da Radio Inconfidência eram amplificados e enviados do Prédio da Feira de Amostras ao centro de transmissão na Fazenda Gameleira através de enlaces telefônicos balanceados de 600 ohms, pelos postes das redes telefônicas e telegráficas do ramal da Estrada de Ferro Oeste de Minas (Rede Mineira de Viação) Belo Horizonte - Betim.
Fonte:APM
Visita do Ministros Rubens Terraza da Bolívia aos estúdios da Rádio Inconfidência em julho de 1943 no Prédio da Feira de Amostras.
Os estúdios foram montados pela Companhia Nacional de Comunicações Sem Fio “Marconi” com sede em Londres, note a escrita de "STUDIO"
Fonte: APM

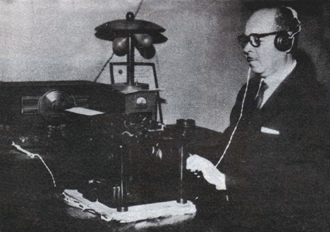

Secretário da Educação pronunciando ao microfone da Rádio Inconfidência.
A sua locução dirigida à educadoras mineiras no dia da Professora Primária.
Equipamentos da época
Microfones
Microfone Marconi Reisz
Fonte: PRI-3

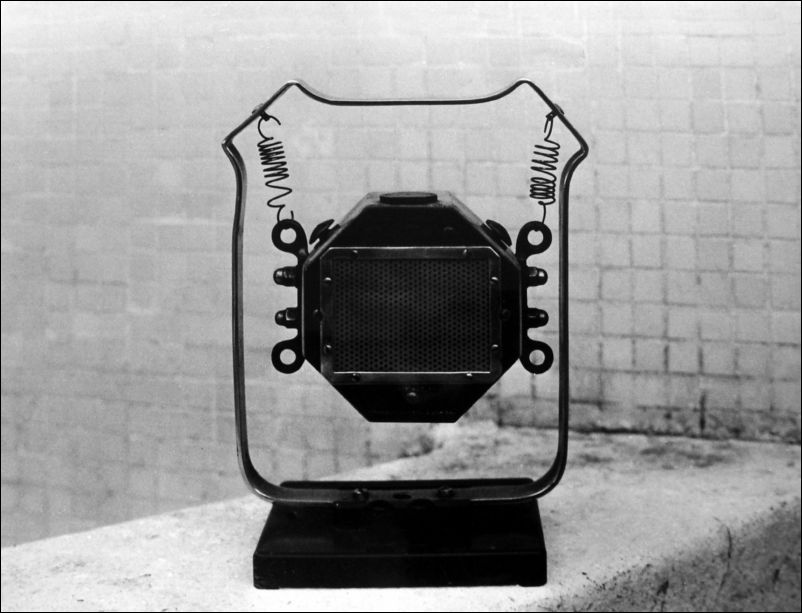

Microfone Marconi Reisz original da inauguração da Radio em 1936

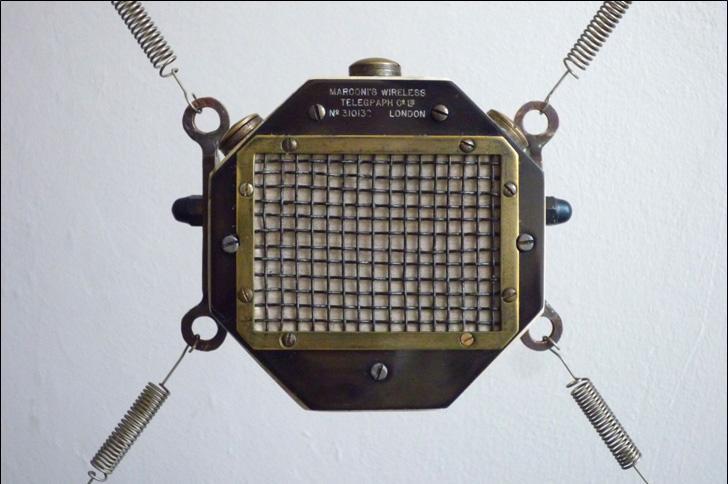

O mesmo Microfone Marconi Reisz da foto acima preservado na sede da Rádio
Mesas de Mixagem Marconi
Fonte: BBC
MIXER DE TRÊS CANAIS E UM MASTER
Fonte: BBC
MIXER PARA UM MICROFONE E DOIS TOCA DISCOS
Fonte: BBC
Fonte: BBC
MIXER DE ESTÚDIO DE SEIS CANAIS

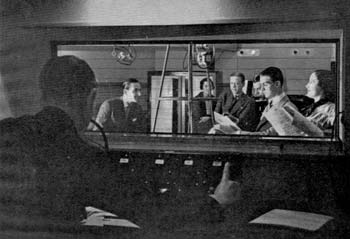

ESTÚDIO COM VÁRIOS MICROFONES E MIXER DE SEIS CANAIS
Fonte: BBC
Fonte: BBC

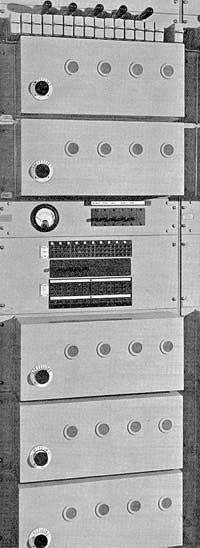

PAINEL COM CINCO AMPLIFICADORES DE SAÍDA PARA O CENTRO DE TRANSMISSÃO.

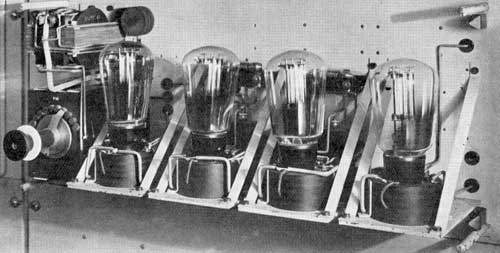

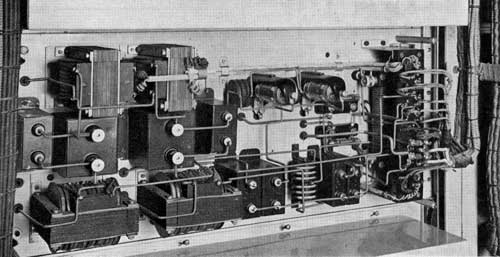

PAINEL FRONTAL E TRASEIRO DE UM AMPLIFICADOR
Existiam ainda outros amplificadores para os alto-falantes da Praça Rio Branco.
Fonte: PRI-3

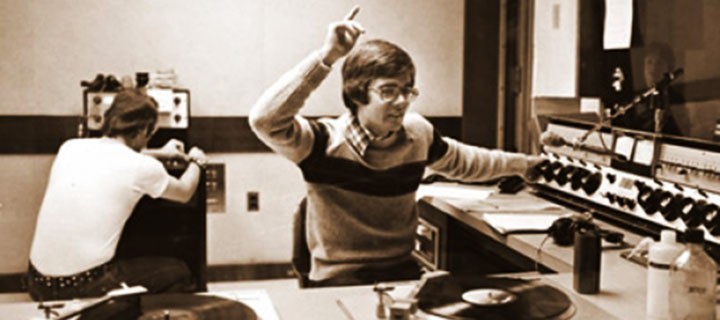

Estúdios modernos após a compra de novos equipamentos e a construção de um novo Centro de Transmissão.
Ed. Dantes
Em 1952 com a modernização dos estúdios Prédio da Feira de Amostras e a construção do novo Centro de Transmissão na Av. Amazonas 7020, Fazenda Gameleira, foram instalados no Edifício Dantes, na Avenida Amazonas nº 491, dois transmissores FM do fabricante Norte Americano FEDERAL de 500W cada, nas freqüências de 93,7MHz e 99,1MHz.
Os mesmo eram utilizados como link entre os estúdios na Feira de Amostras e o novo Centro de Transmissão. Esses transmissores eram interligados aos estúdios através de enlaces telefônicos.
Posteriormente em 1958 foi instalado também no Ed. Dantes um transmissor AM de emergência de 250W da marca REB - Rádio Eletrônica do Brasil, de Belo Horizonte - MG. Sua antena era um fio esticado entre o topo do Ed. Dantes e o topo de um edifício próximo.
Em 1965, toda a Rádio Inconfidência fora transferida para a sobre loja do Edifício Dantes, bem no centro da cidade, permanecendo ali ate 1972.
Fonte Internet

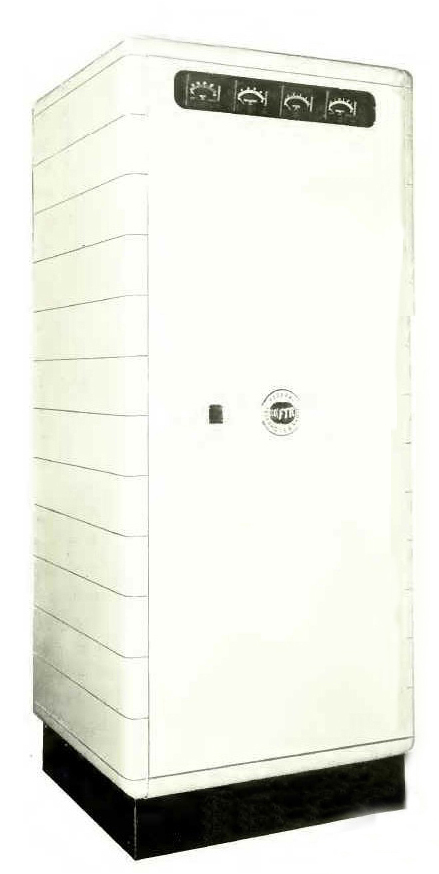

Transmissores FM utilizados como link entre os estúdios e o centro de transmissão, nas freqüências de 93,7MHz e 99,1MHz
Fonte Internet
Transmissores FM de 500W cada, utilizados como link entre os Estúdios no centro da capital e os transmissores de Ondas Medias e Ondas Curtas no bairro Nova Gameleira
Esses transmissores foram instalados no edifico Dantes em 1952 e eram interligados aos estúdios da Feira de Amostras através de enlaces telefônicos
Fonte Internet
Fonte Internet
x
Fonte Internet
Fonte Internet

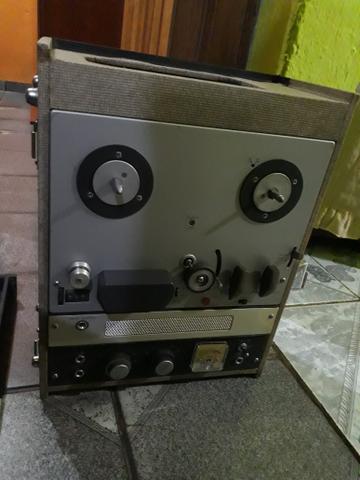

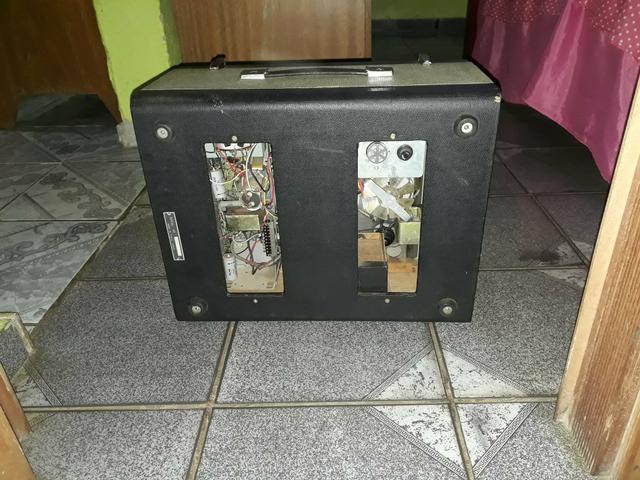

Gravador de rolo Valvulado AKAI-707.
Rua São Paulo
EM 1972 a Rádio Inconfidência foi transferida para um prédio na Rua São Paulo, nº 2173 no Bairro de Lourdes, onde funcionou até 1985.
Fonte: PRI-3
Rua Inconfidentes
Av. Raja Gabaglia
Rua Tenente Brito Melo
